29. Termodynamický návrh pístového parního motoru

Úvod

Termodynamickým návrhem pístového parního motoru se především rozumí stanovení předpokládaného p-V diagramu motoru, vnitřní práce motoru, spotřeby páry a vnitřní účinnosti. Tyto výpočty nejsou obtížné, ale je nutné předem odhadnout některé vlastnosti motoru a energetické ztráty. Především k odhadu ztrát při konstrukci předpokládaného p-V diagramu a výpočtu spotřeby páry je třeba přistupovat rezervovaně s vědomím jisté nepřesnosti.

● ● ●

p-V diagram motoru slouží jako podklad pro výpočet práce motoru, spotřeby páry a pro dimenzování mechanických součástí motoru.

Ideální p-V diagram

Ideální p-V diagram je takový tvar diagramu, který by umožnil pro dané množství a parametry páry nejúčinější přeměnu tepelné energie na energii mechanickou v pístovém parním motoru během jednoho pracovního cyklu. Konstrukce ideálního p-V diagramu předpokládá dokonalou realizaci všech částí pracovního cyklu pístového parního motoru bez jakýkoliv ztrát. U ideálního pracovního cyklu motoru probíhá plnění válce izobaricky, expanze páry izoentropicky, výfuk páry izobaricky a komprese páry izochoricky, viz Obrázek 570.

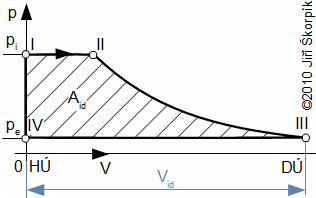

Zobrazení jednoho ideálního pracovního cyklu pístového parního motoru570 Zobrazení jednoho ideálního pracovního cyklu pístového parního motoru
p [Pa] tlak páry; V [m3] objem válce. Velké římské číslice označují rozvodové okamžiky: I rozvod páry je otevřen pro vstup páry do válce motoru; II rozvod páry je uzavřen; III rozvod páry je otevřen pro výstup páry z válce motoru; IV rozvod páry je uzavřen. píst se nachází v horní úvrati; píst se nachází v dolní úvrati; Aid ideální práce pístu pro dané množství páry proteklé válcem během jednoho cyklu a parametry páry; pi tlak vstupní páry (před rozvodem páry); pe tlak výstupní páry (na výstupu z rozvodů páry); Vid ideální zdvihový objem válce.
1
29. Termodynamický návrh pístového parního motoru

Probíhající děje mezi jednotlivými rozvodovými okamžiky na Obrázku 570, s. 1 lze popsat takto: Mezi okamžiky I-II (plnění) jsou otevřeny parní kanály v rozvodu páry pro vstup páry do válce a probíhá plnění válce motoru parou z parovodu. Mezi okamžiky I-III (expanze) jsou parní kanály uzavřeny a probíhá expanze páry ve válci. Mezi okamžiky II-IV (výfuk) jsou parní kanály otevřeny pro výstup páry z válce do odvodního parovodu (například do kondenzátoru), probíhá výfuk páry z válce. Mezi okamžiky IV-I (komprese) jsou parní kanály uzavřeny, v ideální případě se ve válci nenachází pára, která se vyrábí mimo válec o tlaku p3 při konstantním objemu.

Indikátorový (reálný) p-V diagram

Oproti ideálnímu p-V diagramu zohledňuje návrh indikátorového p-V diagramu reálné technické možnosti (typ konstrukce především, jestli se jedná o motor se šoupátkovým rozvodem nebo motor s ventilovým rozvodem páry) a podmínky za jakých mohou jednotlivé termodynamické děje ve válci motoru probíhat.

Na Obrázku 571 je porovnání navrženého a ideálního p-V diagramu motoru. Oproti ideálnímu objemu obsahuje pracovní objem i tzv. škodný objem V0, Škodný objem je složen z rezervy mezi víkem válce a pístem v horní úvrati a kanálky ve válci vedoucí k rozvodům. Velikost škodného objemu závisí na typu rozvodu a udává se v procentech vzhledem k velikosti zdvihového objemu [2, s. 18]. Nejmenší velikosti bývají u ventilových rozvodů největší u pístových šoupátek. Škodným objeme se nazývá proto, že zvyšuje spotřebu páry.

Reálný zdvihový objem VVmax je menší než odpovídá ideálnímu zdvihovému objemu Vid (nejedná se o tzv. expanzi do špičky) z praktického důvodu: při malém přetlaku nad pístem působí na píst i menší síla, která už může být menší, než je třecí síla v mechanismech, a tedy pohyb pístu by práci nekonal, ale spotřebovával. Doporučené hodnoty tlakové diference ΔpIII, kdy je vhodné ukončit expanzi jsou uvedeny v [2, s. 18] (tyto hodnoty jsou doporučené pro dosažení maximální efektivity využití energie v páře pro dané parametry páry na vstupu a výstupu).

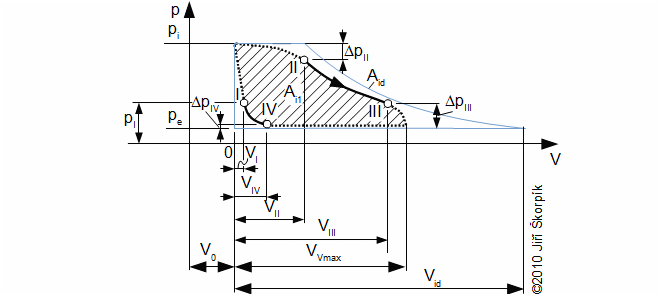

 Indikátorový p-V diagram parního motoru571 Indikátorový p-V diagram parního motoru
Δp [Pa] tlakové ztráty; VVmax [m3] zdvihový objem válce; Ai1 [J] vnitřní práce motoru připadající na jeden pracovní objem*; V0 škodný objem (pracovní objem motoru po odečtení zdvihového objemu).
2
29. Termodynamický návrh pístového parního motoru

Při proudění páry rozvody do válce dochází k relativně vysoké tlakové ztrátě, která se zvyšuje s tím, jak se rozvod páry postupně zavírá, takže se projeví poklesem tlaku o hodnotu ΔpII na konci plnění. Výsledná tlaková ztráta ΔpII může být poměrně vysoká a její obvyklé hodnoty jsou uvedeny například v [2, s. 18]. Křivka tlaku na úseku plnění se odhaduje pomocí podobnosti p-V diagramů pístových parních motorů (křivky si jsou podobné tvarem) získaných z měření – indikací na již provozovaných motorech.

Samotná velikost plnění VII ovlivňuje práci připadají na pracovní objem a měrnou spotřebu páry. Ideální plnění (pro zadaný vstupní a výstupní tlak) je takové, aby následující expanze páry II-III byla ukončena pro předpokládaný ΔpIII. Pro plnění přibližně pod polovinu Vmax je vhodnější už použít pro rozvod páry dvou šoupátek nebo ventily. Tyto faktory ovlivňují podstatně nejen konstrukci motoru, ale i cenu. Proto zvláště u menších výkonů je nutné zvážit klady a zápory ideálně navržené hodnoty plnění.

Při reálné expanzi páry mezi body II-III, tedy po uzavření válce, nelze očekávat izoentropickou expanzi. Průběh expanze ovlivňuje stav páry (zda je mokrá, sytá, přehřátá) a teplota a velikost vnitřní stěn motoru, které pára smáčí a také rychlost expanze (otáčky motoru). Expanze tedy neprobíhá izoentropicky, ale polytropicky se ztrátami. Konec expanze III se pohybuje od 85 do 95 % zdvihovému objemu válce (větší čísla platí pro větší otáčky a kondenzační stroje).

Po začátku otvírání rozvodů páry v okamžiku III začne pára proudit z válce přes rozvody páry z motoru. Výfuk páry se otvírá ještě předtím než píst dosáhne své dolní úvrati, aby se tlak páry ve válci snížil dříve než píst změní směr pohybu. Proudění výfukové páry způsobuje tlakovou ztrátu ΔpIV a tlak páry ve válci je o tuto ztrátu vyšší oproti tlaku na výstupu z motoru. Křivka tlaku na tomto úseku se odhaduje opět pomocí podobnosti p-V diagramů pístových parních motorů (křivky si jsou podobné tvarem) získaných z měření-indikací na již provozovaných motorech.

Proudění výfukové páry způsobuje tlakovou ztrátu ΔpIV a tlak páry ve válci je o tuto ztrátu vyšší oproti tlaku na výstupu z motoru. Křivka tlaku na tomto úseku se odhaduje opět pomocí podobnosti p-V diagramů pístových parních motorů (křivky si jsou podobné tvarem) získaných z měření – indikací na již provozovaných motorech.

Na rozdíl od ideálního případu zůstane v pracovním objemu motoru po uzaření rozvodů pro výfuk (okamžik IV) část nevyfouklé páry. Tu je nutné zkomprimovat, ale opět nelze počítat z izoentropickou kompresí, ale spíše polytropickou se ztrátami. Komprese je ukončena okamžikem I, tedy otevřením kanálů pro vstup páry do válce dříve než dosáhne tlak páry ve válci tlaku pi, protože jinak by komprese páry v pracovním objemu musela začít dříve (okamžik IV by se posunul blíže okamžiku III), což by způsobilo snížení vnitřní práce. Tlak pI by neměl přesáhnout 0,6·pi [2, s. 18]. Vhodné velikosti objemu VI a tlaku pI při ukončení komprese a otevření plnění jsou uvedeny například v [2, s. 20].

Tlak páry ve válci p v jednotlivých objemech lze stanovit z i-s diagramu nebo lze použít jednodušší, ale rychlejší řešení konstrukce polytrop popsané v [2, s. 20] či [3]. i-s diagram jednotlivých rozvodových okamžiků reálného motoru je uvedena na Obrázku 575, s. 4.

Při odečtu stavu páry v bodě IV lze vycházet z podobnosti s výtokem páry z uzavřené nádoby, to znamená, že pokles entalpie v pracovním objemu odpovídá adiabatické expanzi z tlaku pIII do tlaku pIV. Na tomto úseku ještě není píst zcela v dolní úvrati a tak část expanze páry je ještě transformována na práci stroje pára, která je v pracovním objemu částečně koná práci.

3
29. Termodynamický návrh pístového parního motoru

V případě, že okamžik IV spadá do mokré páry vycházíme, při výpočtu komprese, z měrného objemu pro sytou páry při daném tlaku, protože vodní kapičky mají velice malý objem a jsou nestlačitelné, proto jejich vliv na kompresi IV-I je minimální.

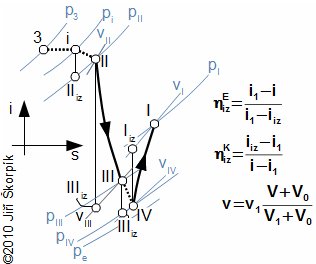

Stav páry v pracovním objemu motoru v jednotlivých okamžicích575 Stav páry v pracovním objemu motoru v jednotlivých okamžicích
p3 [Pa] tlak páry ve zdroji páry; v [m3·kg-1] měrný objem páry ve vyšetřovaném bodě; s [J·kg-1·K-1] měrná entropie; ηEiz; ηKiz [-] izoentropická účinnost expanze, respektive komprese; i [J·kg-1] měrná entalpie páry ve vyšetřovaném bodě. Index iz značí stav páry pro případ izoentropického děje; index 1 startovní bod expanze či komprese. K dějům v pracovním objemu mezi okamžiky II-III a IV-I přistupujeme jako by se odehrávaly v uzavřené termodynamické soustavě (lze použít uvedený vztah pro výpočet měrného objemu páry). K dějům v pracovním objemu mezi okamžiky I-II a III-IV přistupujeme jako by se odehrávaly v otevřené termodynamické soustavě (nelze použít uvedený vztah pro výpočet měrného objemu páry).

Podle konstrukce a stavu páry se pohybují vnitřní izoentropické účinnosti komprese a expanze ve válci kolem hodnot 0,95. Pro sytou páru a pomaluběžné stroje menší účinnosti, pro přehřátou páru a rychloběžné stroje větší účinnosti. Na úseku i-II v ideálním případě probíhá izobarický děj, ale při zavíraní vstupu do válce již pára částečně expanduje a tlaková diference Δp1 není způsobena pouze škrcením. Děj na tomto úseku lze tedy nahradit obecným dějem s velmi nízkou izoentropickou účinností cca 0,15 (odhad autora). Stejný postup lze aplikovat i na úsek III-IV.

nahradit obecným dějem s velmi nízkou izoentropickou účinností cca 0,15 (odhad autora). Stejný postup lze aplikovat i na úsek III-IV.

Pracovní objemy pod pístem i nad pístem jsou v podstatě totožné. Pouze v případě, že na jedné straně prochází skrz pracovní objem pístní tyč je tento objem a tedy i p-V diagram menší.

Při kreslení navrženého p-V diagramu je výhodné místo absolutní hodnoty objemu na osu objemu vynášet procento objemu nebo zdvihu (V=L(%)), tak jak je to uděláno na Obrázku 572. Výsledná plocha neudává přímo práci jednoho pracovního objemu, ale vynásobením příslušným měřítkem (objem, který odpovídá jednomu procentu zdvihu). V takovém případě je bezrozměrná konstrukce diagramu stejná jak pro dolní tak i horní pracovní objem a pouze příslušná měřítka jsou odlišná.

Při navrhování p-V diagramu je už nutné znát typ rozvodu páry v motoru, protože to má vliv na provázanost jednotlivých rozvodových okamžiků. Například v případě, že dvojčinný parní motor bude mít jen jedno šoupátko, tak změnou jednoho rozvodového okamžiku se proporcionálně musí změnit všechny pro oba pracovní objemy. To je dáno tím, že o otevření/uzavření parních kanálů do válce rozhoduje jen jeden společný mechanický orgán – šoupátko, polohy rozvodových okamžiků potom vyplývají z vyšetření pohybu a rozměrů šoupátka, které je dáno kinematickou vazbou šoupátka s pístem, více v článku 30. Vyšetření pohybu a rozměrů šoupátka, viz také Obrázek 572. Naopak v případě čtyřventilového rozvodu má každý parní kanál válce svůj ventil, a tak se mohou pohybovat nezávisle na sobě. Proto v takovém případě posunutím jednoho rozvodového okamžiku v p-V diagramu mohou ostatní zůstat beze změny.

4
29. Termodynamický návrh pístového parního motoru

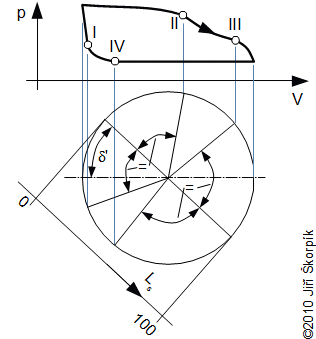

Rozvodové okamžiky v p-V diagramu dvojčinného parního motoru s jedním šoupátkem572 Rozvodové okamžiky v p-V diagramu dvojčinného parního motoru s jedním šoupátkem
Ls [%] zdvih šoupátka vyjádřený v procentech; δ' [°] úhlové zpoždění pohybu šoupátka za pohybem pístu, představuje pootočení od okamžiku, kdy píst dosáhl své horní úvrati do okamžiku, kdy je ve své horní úvrati šoupátko (pro případ lim ls/e→∞, kde ls [mm] délka ojnice šoupátka; e [mm] excentricita šoupátka); V [%]. Diagram odvozen pro šoupátko se symetrickým pohybem (dráha jeho pohybu z dolní do horní polohy v závislosti na pootočení hřídele je stejná pouze zrcadlově otočená jako jeho dráha z horní do dolní polohy). Pohyb šoupátka je přímočarý vratný se zdvihem Ls. Jak je patrné z funkce šoupátka stejná hrana šoupátka, která začne odkrývat parní kanál pro vstup páry do válce (okamžik I) kanál při zpětném pohybu uzavře (okamžik II – kdy šoupátko bude mít týž zdvih). To platí i pro okamžiky III a IV. Odtud změnou polohy jednoho okamžiku se musí změnit všechny okamžiky a případně i úhel δ'. při návrhu p-V diagramu motoru s tak velkými konstrukčními omezeními je nejlépe navrhnout nejdříve úsek mezi body II-III a pokles tlaku mezi tlaky pIII a pIV a až poté vyřešit kompresi mezi body IV-I s případnou změnou δ'.

U středně výkonných parních motorů se šoupátky mají válce dvě šoupátka, přičemž jedno slouží pro plnění a druhé pro výfuk. Tímto nejsou polohy plnících okamžiků závislé na výfukových.

Návrh p-V diagramu se provádí paralelně s úpravami na konstrukci motoru a naopak (úprava škodných objemů, velikosti rozvodových orgánů, velikosti pístní tyčí apod.).

● ● ●
5
29. Termodynamický návrh pístového parního motoru

Vnitřní výkon pístového parního motoru

Vnitřní výkon motoru lze vypočítat z početu cyklů za jednotku času (otáčky – je zvykem uvádět počet otáček za minutu) a z počtu pracovních objemů motoru a jejich prací podle Vzorce 580.

Vnitřní výkon motoru580 Vnitřní výkon motoru
Pi [kW] vnitřní výkon motoru s k – počtem pracovních objemů; n [min-1] otáčky motoru (počet pracovních cyklů za minutu); Ai [J] vnitřní práce motoru.

V první iteraci se přesné otáčky motoru odhadují. Pokud motor pohání asynchronní generátor lze vycházet z předpokladu, že frekvence otáčení těchto generátorů je přibližně o 2,52,7 % větší než je frekvence el. sítě, do které je připojen. Otáčky se upřesní během výpočtu výkonové rovnováhy mezi motorem a spotřebičem práce uvedené v kapitole 31. Nerovnoměrnost chodu-velikost setrvačných hmot soustrojí.

Úloha 573
Navrhněte p-V diagram a vnitřní výkon dvojčinného pístového parního motoru s jedním pístovým šoupátkem. Tlak syté páry na výstupu ze zdroje páry 0,54 MPa, teplota kondenzace 105 °C. Požadovaný zdvihový objem válce a otáčky, respektive vnitřní výkon navrhněte podle svého uvážení. Řešení úlohy je uvedeno v Příloze 573, s. 12.
● ● ●

Spotřeba páry

Když se v souvislosti s pístovým parním motorem řekne "spotřeba páry", je tím myšlena celková spotřeba páry motorem vztažená na jednotku času, výkonu nebo jeden cyklus. Nicméně ne veškerá pára vstupující do motoru koná práci z kvůli různým nětěsnostem či předčasné kondenzaci o chladné části motoru. Z uvedených příčin tedy při výpočtu se ještě rozlišuje tzv. "přímá spotřeba páry" v jednom pracovním objemu, což je množství páry, která se spotřebuje během jednoho cyklu v jednom pracovním objemu (bez uvažování kondenzace páry uvnitř pracovních objemů a netěsností).

Přímá (direktní) spotřeba páry v motoru

Výpočet přímé spotřeby páry bývá nepřesný (průtok se periodicky mění a i ztráty) a většinou se vychází ze zkušeností a měření spotřeby na podobných konstrukčně a výkonových motorech podle parametru páry, které se tabelizují. Tabulky přímé spotřeby páry pro jednotlivé typy motorů a stavů páry jsou uvedeny ve většině knih zabývající se návrhem pístového parního motoru. V češtině např. [2, s. 34]. Pokud jsou známy stavy páry v jednotlivých rozvodových okamžicích lze přímou spotřebu páry přibližně vypočítat podle následujícího postupu.

Před vstupem páry do pracovního objemu v okamžiku I není tento objem prázdný a obsahuje páru v množství mIV podle Vzorce 574.

Přímá spotřeba páry pracovního objemu574 Přímá spotřeba páry pracovního objemu
mik [kg] přímá spotřeba páry jednoho pracovního objemu. mII [kg] množství páry v pracovním objemu v okamžiku II; mIV [kg] množství páry v pracovním objemu v okamžiku IV (dečítá se pouze množství páry, kondenzát odtéká).
6
29. Termodynamický návrh pístového parního motoru

Měrný objem páry v pracovním objemu v okamžiku II přibližně odpovídá měrnému objemu páry při tlaku pII a měrné entalpii páry na vstupu do pracovního objemu. Měrný objem páry v okamžiku IV závisí na délce adiabatické expanze a zařízení, které je na výfukovém potrubí stroje (kondenzátor, parovod...).

Přímou spotřebu páry motoru za jednotku času (je zvykem uvádět spotřebu páry za jednu hodinu) se vypočítá z přímé spotřeby páry všech pracovních objemů v motoru a vynásobí počtem cyklů za jednotku času (otáčkami), viz Vzorec 576.

Přímá spotřeba páry motoru576 Přímá spotřeba páry motoru
Spotřeba páry v motoru s k-počtem pracovních objemů. m·i [kg·h-1] přímá spotřeba páry v motoru.

Měrná přímá spotřeba páry v motoru udává kolik kg páry je potřeba na výrobu 1 kWh vnitřní práce a vypočítá se podle Vzorce 606.

Měrná přímá spotřeba páry v motoru606 Měrná přímá spotřeba páry v motoru
μi [kg·kWh-1] měrná přímá spotřeba páry v motoru (za Pi dosazeno v kW).
Úloha 577
Vypočítejte přímou spotřebu páry v motoru, suchost a teplotu páry v okamžiku III v jednotlivých pracovních objemech dvojčinného jednoválcového parního motoru, jehož p-V diagram odpovídá diagramu navrženému v Úloze 573 pro zadané otáčky. Řešení úlohy je uvedeno v Příloze 577, s. 14.

Celková spotřeba páry v motoru

Celková spotřeba páry v motoru je větší než přímá spotřeba motoru o množství předčasně zkondenzované páry při průtoku motorem a vnitřní a vnější netěsnost, viz Vzorec 607.

Předčasně zkondezované páry v motoru je tím menší, čím je kratší pobyt páry v pracovním objemu tj., čím jsou vyšší otáčky. Závisí také na kvalitě páry – u přehřáté páry je kondenzace menší. Závisí i na konstrukci motoru – u stejnosměrného parního motoru je kondenzace nižší. Ztráty kondenzací jsou také vyšší, čím větším je podle [6, s. 54] poměr zdvihu a průměru pístu.

v pracovním objemu tj., čím jsou vyšší otáčky. Závisí také na kvalitě páry – u přehřáté páry je kondenzace menší. Závisí i na konstrukci motoru – u stejnosměrného parního motoru je kondenzace nižší. Ztráty kondenzací jsou také vyšší, čím větším je podle [6, s. 54] poměr zdvihu a průměru pístu.

Vnitřní netěsnost je především na pístních kroužcích, kdy pára uniká mimo svůj pracovním prostor a netěsnost na rozvodech – především u šoupátek podfukuje páry ze vstupu přímo do výfuku. Vnější netěsnost je přes ucpávky (přes příruby a víka nesmí unikat žádná pára), ale u dobře provedených a seřízených ucpávek neuniká téměř nic.

Celková spotřeba páry v motoru
607 Celková spotřeba páry v motoru
μ [kg·kWh-1] měrná spotřeba páry v motoru; μ' [kg·kWh-1] měrné ztráty páry v motoru způsobené předčasnou kondenzací páry uvnitř pracovního objemu o chladnější části motoru; μ'' [kg·kWh-1] měrné ztráty páry v motoru způsobené vnitřní a vnější netěsností motoru.

Při odhadu ztrát páry kondenzací a netěsností se opět vychází z tabulek např. [2, s. 37 – tabulka jednotlivých měrných ztrát] nebo pro přímý odhad spotřeby motoru z tabulky uvedené [2, s. 41] či grafu [1, s. 194]. V [6, s. 53-54] je uveden i poloempirický výpočet ztráty kondenzací páry jako funkce stavu páry a poměru zdvihu a průměru pístu. V Tabulce 852 jsou uvedeny příklady měření jednotlivých spotřeb pístovch parních motorů různých výkonů a na Obrázku 853 je graf očekaváné celkové spotřeby páry podle tlaků páry na vstupu a výstupu motoru a podle teploty páry na vstupu.

7
29. Termodynamický návrh pístového parního motoru
852 Tabulka příkladů rozložení spotřeby páry v pístových parních motorech, podle [2, s. 38]
(a) výfuk do okolí (atmosféry); (b) na výstupu z motoru je kondenzátor; (c) sytá pára na vstupu; (d) přehřátá pára na vstupu; Pi [kW]; μ' [kg·kWh-1]; μ'' [kg·kWh-1].
Pi            μ'   μ''
----- --- --- ---- ----
7,36  (a) (c) 4,21 1,5
          (d) 2,31 1,5
22,08 (a) (c) 4,08 1,22
          (d) 2,17 1,22
      (b) (c) 3,26 0,95
          (d) 1,77 0,95
Očekáváná spotřeba páry pístového parního motoru

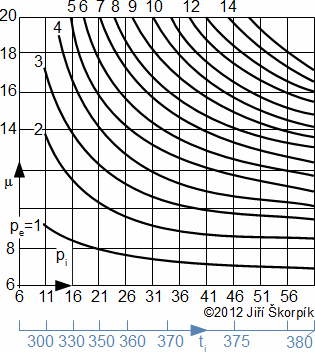

853 Očekáváná spotřeba páry pístového parního motoru
ti [°C] teplota páry na vstupu do motoru; pi [bar]; pe [bar]; µ [kg·kWh-1]. Graf pro motor spotřebovávající přehřátou páru. Data pro graf z [1, s. 194].
● ● ●

Vnitřní účinnost pístového parního motoru

Vnitřní účinnost pístového parního motoru je definována jako poměr skutečné měrné práce ku ideální měrné práci motoru podle Vzorce 594.

Definiční vzorec vnitřní účinnosti pístového parního motoru594 Definiční vzorec vnitřní účinnosti pístového parního motoru
ai [J·kg-1] měrná vnitřní práce páry uvnitř motoru.

Přitom měrnou práci ideálního oběhu ai lze stanovit z parametrů páry na vstupu a výstupu z motoru (v kondezátoru), stejně jako pro parní oběh, jenž je pro pístový parní motor jeho porovnávacím oběhem (ideální p-V diagram má stejný tvar jako parní oběh a to i po převedení do T-s diagramu).

Úloha 595
Vypočítejte vnitřní účinnost pístového parního motoru z Úlohy 573, s. 6? Řešení úlohy je uvedeno v Příloze 595, s. 15.

Zvýšení vnitřní účinnosti rozdělením expanze páry

Při zpracování velkého tlakového spádu by, při požadavku dosažení na konci expanze tlakové diference ΔpIII, bylo nutné snížit plnění válce VII, jinak se bude snižovat vnitřní účinnost motoru. Pokud již není možné snižovat plnění válce VII (snižování je náročné na mechanismus rozvodu, zvyšuje potřebný objem válce pro daný výkon a při velkém rozdílu teplot také ztráty předčasnou kondenzací), potom je možné expanzi páry rozdělit do dvou i více částí, respektive použít pístový parní motor s dělenou expanzí páry.

V motoru s dělenou expanzí pára nejprve expanduje v jednom válci do určitého tlaku, přičemž vyfouknutá pára z tohoto válce je zároveň vstupní párou do dalšího válce, ve kterém pára dále expanduje. Tak jak pára expanduje se zvětšuje její objem a následující zdvihový objem válce se musí taky zvětšit, jak je patrné z Obrázku 578. Rozdělením expanze na více menších se také sníží rozdíl teplot mezi plnící a výfukovou parou a tedy i ztráty předčasnou kondenzací páry ve válci a plnících kanálech, vzrostou mechanické ztráty (zvýšení počtu válců) a ztráty netěsností.

8
29. Termodynamický návrh pístového parního motoru

válce je zároveň vstupní párou do dalšího válce, ve kterém pára dále expanduje. Tak jak pára expanduje se zvětšuje její objem a následující zdvihový objem válce se musí taky zvětšit, jak je patrné z Obrázku 578. Rozdělením expanze na více menších se také sníží rozdíl teplot mezi plnící a výfukovou parou a tedy i ztráty předčasnou kondenzací páry ve válci a plnících kanálech, vzrostou mechanické ztráty (zvýšení počtu válců) a ztráty netěsností.

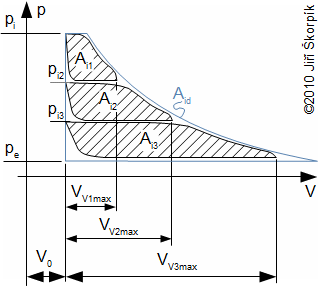

Rozdělení expanze páry v motoru na tři navazujících expanze578 Rozdělení expanze páry v motoru na tři navazující expanze

Při návrhu p-V diagramů jednotlivých válců se postupuje stejně jako v případě nedělené expanze s přihlédnutím k vlivu propojovacího potrubí mezi válci, které má jistou tlakovou ztrátu Δpp a objem. Indikátorový diagram motoru s dělenou expanzí páry pro jedno šoupátko je uveden např. v [4, s. 325]. Pokud celkový tlakový spád nelze rozdělit mezi jednotlivé válce tak, aby rozdíl tlaku mezi ΔpIII byl co nejmenší (u všech válců) podle doporučení uvedeném u Obrázku 571, s. 2, je nejvýhodnější, aby jenom poslední měl tlakový rozdíl ΔpIII větší než doporučený. Všechny předchozí válce tedy budou pracovat s vyšší vnitřní účinností a poslednímu se vnitřní účinnost sníží, ale vzroste jeho výkon.

jistou tlakovou ztrátu Δpp a objem. Indikátorový diagram motoru s dělenou expanzí páry pro jedno šoupátko je uveden např. v [4, s. 325]. Pokud celkový tlakový spád nelze rozdělit mezi jednotlivé válce tak, aby rozdíl tlaku mezi ΔpIII byl co nejmenší (u všech válců) podle doporučení uvedeném u Obrázku 571, s. 2, je nejvýhodnější, aby jenom poslední měl tlakový rozdíl ΔpIII větší než doporučený. Všechny předchozí válce tedy budou pracovat s vyšší vnitřní účinností a poslednímu se vnitřní účinnost sníží, ale vzroste jeho výkon.

Velikost objemu propojovacího potrubí může mít vliv na výfukový tlak předchozího válce a plnící tlak následujícího válce. Čím větší je objem propojovacího potrubí (resívru; přestupníku), tím méně tlakové výkyvy výstupu z předchozího válce ovlivňuje tlak na vstupu do následujícího válce a naopak, viz Obrázek 579.

Při výpočtu celkové spotřeby parního motoru s dělenou expanzí páry se postupuje stejně jako u nedělené expanze. Významnější rozdíl je při stanovení parametrů páry v předchozím pracovním objemu v okamžiku IV, respektive parametrů páry v následujícím pracovním objemu v okamžiku II. Po výpočtu musí být celková spotřeba páry pracovního objemu rovna přímé spotřebě páry předchozího pracovního objemu (předchozí válec je odvodněn). Pokud tak nevychází, je nutné změnit předpokládané p-V diagramy. Například, pokud bude vycházet vyšší průtok u předchozího pracovního objemu než následujícím pracovním objemem, potom se bude za tímto objemem zvyšovat tlak, tak dlouho dokud hustota páry nevzroste natolik, aby i následujícím objemem proteklo stejné množství páry a naopak. Další možností je zvětšit zdvihový objem následujícího válce.

p-V diagram pro dělenou expanzi páry

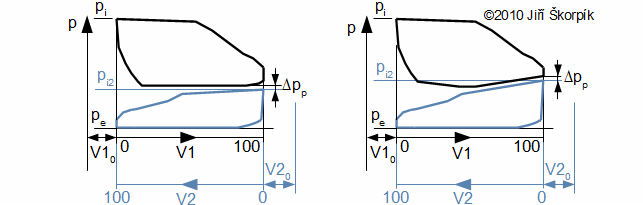

579 p-V diagram pro dělenou expanzi páry
vlevo propojovací potrubí má velký objem; vpravo propojovací potrubí má malý objem. V [%]. Píst následujícího válec je v horní úvrati v době, kdy píst předchozího válce je v dolní úvrati. Takže, když je objem válce u předchozího válce 100 %, tak u následujícího je 0 %. Tlaková ztráta Δpp bývá kolem 20 kPa, ale záleží na konstrukci a typu propojení.
9
29. Termodynamický návrh pístového parního motoru

objemu v okamžiku II. Po výpočtu musí být celková spotřeba páry pracovního objemu rovna přímé spotřebě páry předchozího pracovního objemu (předchozí válec je odvodněn). Pokud tak nevychází, je nutné změnit předpokládané p-V diagramy. Například, pokud bude vycházet vyšší průtok u předchozího pracovního objemu než následujícím pracovním objemem, potom se bude za tímto objemem zvyšovat tlak, tak dlouho dokud hustota páry nevzroste natolik, aby i následujícím objemem proteklo stejné množství páry a naopak. Další možností je zvětšit zdvihový objem následujícího válce.

Pokud stav páry z předchozího válce odpovídá mokré páře, vstupuje do válce následujícího pára na mezi sytosti, protože předchozí válec, a obvykle i propojení mezi válci, jsou odvodněny – pára je zbavena vlhkosti.

Vnitřní termodynamická účinnost se u motorů zapojených sériově s dělenou expanzí páry vypočítá pro celkový vnitřní výkon (součet vnitřního výkonu jednotlivých pracovních objemů). Přičemž spotřeba je rovna spotřebě na vstupu tj. prvního pracovního motoru.

Válce motoru s dělenou expanzí páry nemusí být nutně v jednom společném bloku, jak je ukázáno na Obrázku 837a, ale každý válce může mít vlastní blok (prakticky se jedná o samostatný motor) – tyto bloky jsou propojeny mechanicky pře generátor nebo společnou hřídel (Obrázky 837b, c, d), jako je v případě motoru Spelling, který je uveden v článku 28. Pístový parní motor (Parní stroj).

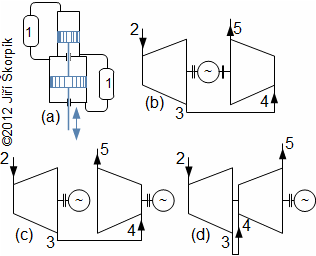

Příklady zapojení válců při dělené expanzi (ve všech případech na dvě části)
837 Příklady zapojení válců při dělené expanzi (ve všech případech na dvě části)
(a) tandemový motor (píst vysokotlakého i nízkotlakého válce jsou na stejné pístní tyči); (b) dva motory zapojené do série se společným generátorem; (c) dva motory zapojené do série; (d) dva motory zapojené do série na společné hřídeli např. pístový parní motor Spilling. 1 přestupník (resívr), vyrovnává tlakové pulzace mezi válci; 2 vstup páry do prvního (vysokotlakého) válce; 3 výfuk páry z prvního válce; 4 vstup páry do druhého válce; 5 výfuk páry z druhého válce.
● ● ●
10
29. Termodynamický návrh pístového parního motoru
